一、项目背景与系统需求

　　随着工业水处理、泳池水质管理、污水处理厂、化工、造纸及食品饮料等行业对水质管理自动化要求的不断提高，传统人工加药方式已无法满足现代企业对精准投药、数据监控、远程控制和安全运行的多重需求。为此，采用新道茨（NEWDOSE）计量泵、在线流量计及PLC自动化控制系统构建的智能投药系统，成为水处理行业中高效、稳定、可靠的解决方案。

　　________________________________________

　　二、系统组成与设备选型

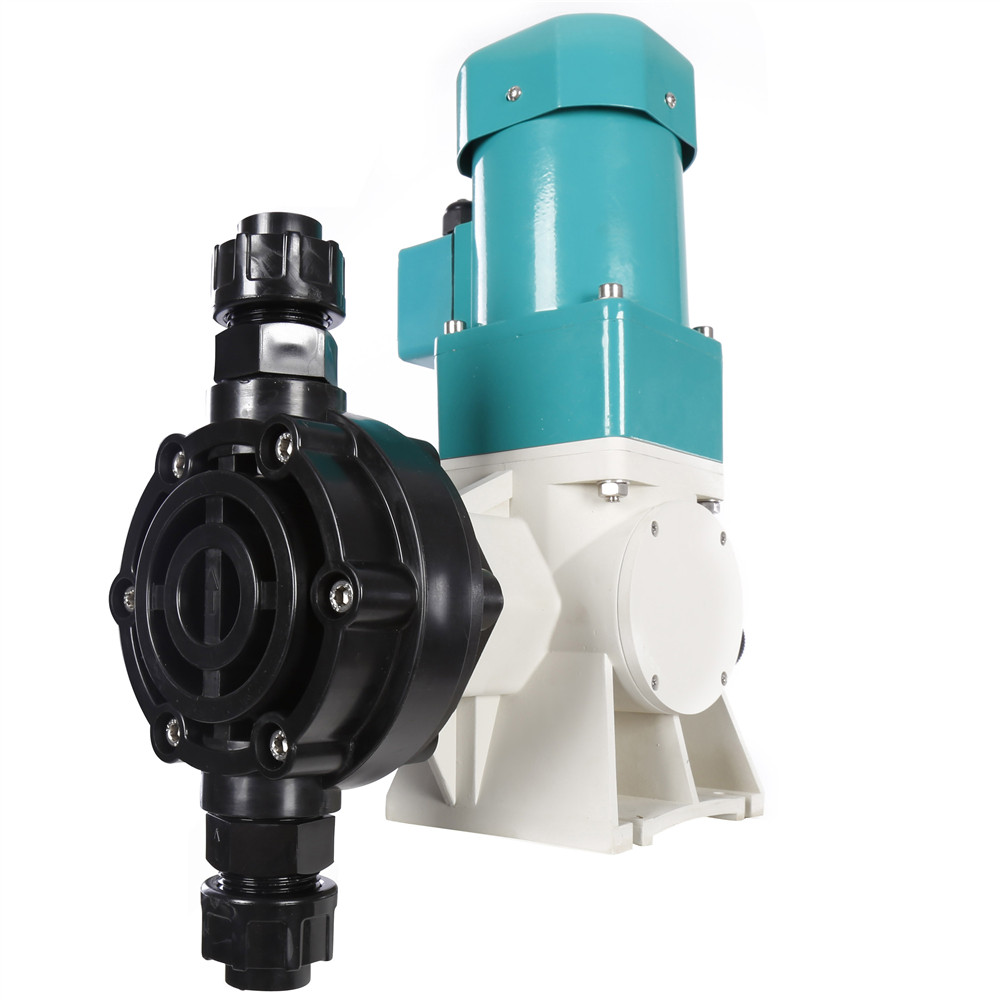

　　1.新道茨计量泵

　　选用NEWDOSE电磁隔膜计量泵或机械隔膜计量泵，根据不同药剂性质、输送流量与压力要求确定型号。常见选型如：

　　•DM系列：适用于中低流量、小型泳池、锅炉水处理

　　•N系列机械隔膜泵：耐腐蚀性强，适合高压大流量应用

　　•P系列柱塞泵：用于高压强制加药

　　泵体材质根据药剂腐蚀性，选择PVDF、PTFE、PVC、316L不锈钢等。

　　2.在线流量计

　　实时监测药剂加药流量，反馈信号至PLC控制系统，常用：

　　•电磁流量计：适合导电液体药剂

　　•超声波流量计：适合非接触、腐蚀性强液体

　　3.PLC自动控制柜

　　核心控制单元，具备：

　　•信号接收与逻辑运算

　　•定量投加、流量追踪

　　•超限报警、异常停机

　　•数据记录与远程监控

　　________________________________________

　　三、系统原理及工作流程

　　1.PLC设定投药目标值与运行参数

　　2.在线流量计实时监测投药流量，反馈4-20mA模拟信号至PLC

　　3.PLC根据反馈信号调整计量泵冲程频率或行程长度，保证加药流量恒定

　　4.系统设有背压阀、安全阀及排气阀，保障输送系统稳定及人员安全

　　5.配置触摸屏人机界面（HMI），现场实时显示流量、压力、累计投药量

　　6.实现超压、流量超差、无药液等自动报警与自动停机保护

　　________________________________________

　　四、系统优点

　　•精准计量：实时流量闭环控制，投加误差＜±1%

　　•自动调节：根据流量变化自动调整泵速，节省药剂

　　•多信号兼容：4-20mA、脉冲、RS485多种信号输入输出

　　•智能远程管理：支持远程PLC上位机监控

　　•高安全性：多重压力保护阀、排气装置、自动停机保护

　　•易维护：模组化设计，泵体拆卸简单，易于清洗更换

　　________________________________________

　　五、典型应用场景

　　•城市供水厂余氯自动调节

　　•泳池消毒剂精确投加

　　•工业循环冷却水系统阻垢剂/缓蚀剂加药

　　•造纸废水脱色剂投加

　　•化工厂pH值调节酸碱剂投加

　　________________________________________

　　六、安装示意图

　　markdown

　　复制编辑

　　药剂桶→计量泵→背压阀→流量计→加药管路→投加点

　　↓

　　排气阀

　　↓

　　安全阀

　　↓

　　回流

　　________________________________________

　　七、结语

　　新道茨计量泵+流量计+PLC自动投药系统以其高稳定性、智能化、节能降耗、远程管理等显著优势，广泛应用于水处理及化工、环保行业，为企业水质安全、环保排放及运营效率提供坚实保障。
