新道茨计量泵在设备上的应用安装详解

分类:公司新闻 作者:NEWDOSE情报局 发布时间:2025-08-06 浏览量:1


  一、引言


  在工业自动化与水处理系统中,计量泵作为一种精确投加液体的设备,发挥着关键作用。NEWDOSE新道茨计量泵,作为国产高性能计量泵品牌之一,凭借其精准、稳定和智能化的运行性能,广泛应用于环境保护、化工、制药、水处理、电力等多个行业。尤其在各类设备系统中,其安装应用的规范性和合理性将直接影响运行效果与系统效率。

  本文将围绕新道茨计量泵在不同类型设备中的安装方式进行深入解析,包括安装前准备、结构匹配、现场布置、管路连接、电气接线及调试要求,结合实际案例,进一步说明安装过程中的关键控制点和注意事项,确保系统运行安全可靠。


  ________________________________________


  二、新道茨计量泵概述

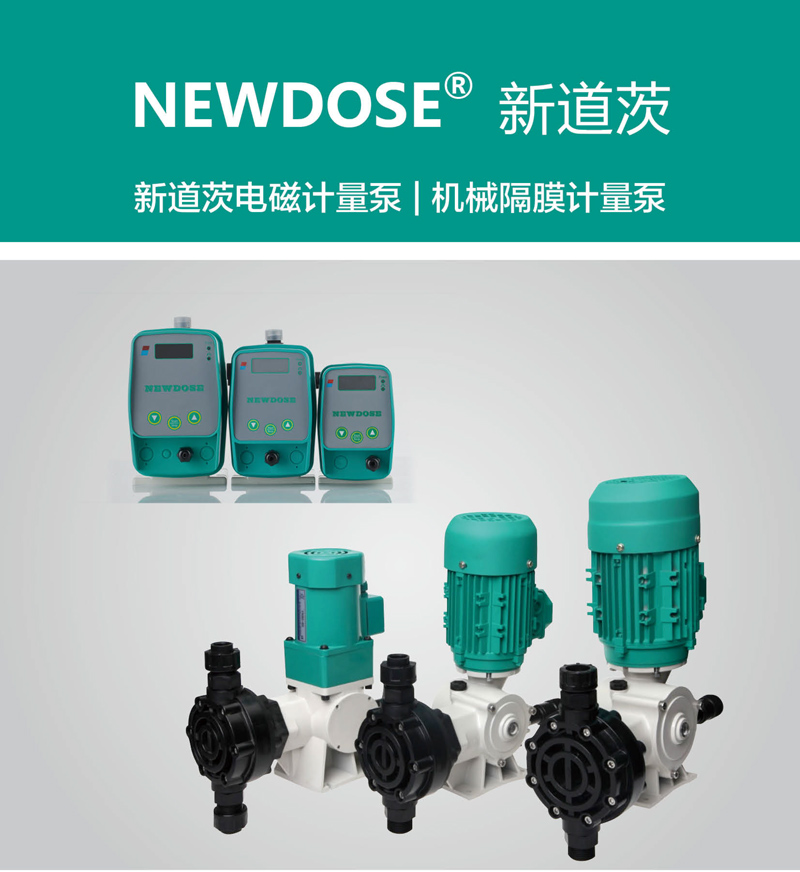

  1.产品分类


  新道茨计量泵主要分为以下几类:


  •电磁驱动计量泵(EM系列):适用于低流量、高精度的场合,广泛用于实验室、小型水处理设备中。


  •机械隔膜计量泵(MD系列):适用于中等流量,具备良好的耐腐蚀性和稳定性,常用于市政、工业领域。


  •液压隔膜计量泵(HD系列):适用于高压力、复杂液体输送,常用于化工或石油行业。


  2.产品优势


  •高精度流量控制(±2%误差范围)


  •良好的耐酸碱、耐腐蚀性


  •支持远程控制与智能通讯(Modbus等协议)


  •结构紧凑,维护方便


  ________________________________________


  三、设备安装前准备


  1.场地环境要求


  •保证安装区域通风良好,避免高温、强磁场或震动区域


  •地面坚固平整,有防漏、防溅设施


  •需预留足够的维修与操作空间(建议≥500mm)


  2.工具与材料准备


  •管钳、扳手、剪管器、密封带


  •计量泵专用支架或地脚螺栓


  •胶管、PE管或PVC硬管


  •电源线缆、接地线


  •胶垫、防振底座(视需要)


  ________________________________________


  四、安装方式分类详解


  1.基础平台安装方式


  适用于厂区地面较平整的区域,安装简单,稳定性强。步骤如下:


  •将泵体固定在带有减振垫的混凝土基础或金属平台上;


  •使用膨胀螺丝或螺栓固定地脚孔;


  •确保泵体水平,用水平仪校正角度;


  •适用于MD系列、HD系列泵。


  2.壁挂安装方式


  主要用于空间有限的小型设备系统或管道区域:


  •安装壁挂支架(由厂家或用户提供),高度建议为操作者胸部位置;


  •固定螺栓需有良好承载力;


  •EM系列电磁泵适用于该安装方式;


  •管路需避免过度下垂或拉扯。


  3.模块嵌入式安装


  在整体设备(如加药装置)中预设泵位,模块化设计方便拆装:


  •适用于一体式水处理设备、集成加药柜;


  •泵体与集成框架进行标准化对接;


  •管线、电源及控制系统采用统一布局;


  •提高空间利用率,适合中小流量场景。


  ________________________________________


  五、管道连接规范


  1.吸液端连接


  •建议使用软管加止回阀,或直接连接吸液过滤器;


  •吸液端尽量短且笔直,避免90°大弯;


  •管径应略大于泵吸入口,防止负压吸不上液体;


  •吸程不得超过泵标定范围(一般小于1.5米)。


  2.出液端连接


  •出液管应设置缓冲器(或脉冲阻尼器)减小冲击;


  •配备背压阀和止回阀,防止回流;


  •对于长管路或高压输送,建议使用不锈钢或高压PVC管;


  •接头务必密封,防止泄漏。


  ________________________________________


  六、电气连接与控制接口


  1.电源接线


  •按照铭牌电压(通常为AC220V或AC110V)接线;


  •必须可靠接地;


  •配电柜内设有断路保护与漏电保护装置。


  2.信号控制


  •通过脉冲输入/4-20mA信号控制泵速;


  •高端型号支持RS485通讯,连接PLC、组态系统;


  •控制信号线应独立布线,避免与动力线交叉干扰;


  •安装环境强干扰区域建议加装屏蔽层。


  ________________________________________


  七、调试与运行步骤


  1.预充液与排气


  •在吸液端注满液体,打开泵头排气阀,启动低速运行;


  •观察液体稳定输出后关闭排气阀;


  •防止空转引起隔膜损坏。


  2.流量调节


  •通过控制面板或外部信号设定频率;


  •校准流量后进行试运行测试;


  •设置上下限报警、流量异常反馈机制。


  3.故障检测


  •检查是否有漏液、异常噪音、脉动大等问题;


  •确认阀体安装方向,吸排顺序;


  •如遇异常,及时停泵排查,勿强制运行。


  ________________________________________


  八、案例分享:某城市污水厂药剂加药系统安装应用


  项目背景:


  •某城市污水处理厂升级改造项目需安装5台加药泵,用于PAC、PAM等药剂精准投加;


  •系统要求流量误差≤±3%,长期运行稳定;


  •空间较紧凑,要求紧凑安装、高效运维。


  安装过程:


  •选用NEWDOSE MD-0605系列机械隔膜泵,安装在平台支架上;


  •管路采用UPVC耐腐蚀管材,吸排设专用止回阀、背压阀;


  •控制信号统一接入SCADA系统,通过PLC控制频率,实现远程调节;


  •整体调试后,运行1个月内误差保持在±1.5%,满足设计要求。


  安装亮点:


  •泵体稳定性好,震动小;


  •流量可视化设定,方便操作;


  •易拆卸维护,后期更换零件成本低。


  ________________________________________


  九、安装注意事项总结


  1.所有泵体安装必须牢固平稳,避免位移;


  2.吸液管道不得有气泡或空气进入,影响精度;


  3.定期检查接头密封性,防止渗漏;


  4.控制线缆避免裸露或湿气环境;


  5.建议安装防护罩,防止人员误操作;


  6.启动前必须进行液体预充和排气。


  ________________________________________


  十、结语


  NEWDOSE新道茨计量泵以其高效、稳定的特性被广泛应用于各类设备系统中,而正确、规范的安装方式是保障系统稳定运行的基础。无论是基础平台安装,还是壁挂或模块集成方式,均需根据应用场景和泵型特点灵活选择。通过标准化的布置与调试,新道茨计量泵在提升加药系统自动化水平、保障系统精准投加方面发挥着不可替代的作用。


  ________________________________________


  四川恒泰环境科技有限公司是NEWDOSE新道茨在中国大陆的库存经销商、销售中心和售后服务中心。您可以联系我们的全国服务热线:028-85557890,或访问官网:www.eternal.net.cn获取更多信息及产品支持。
