一、前言

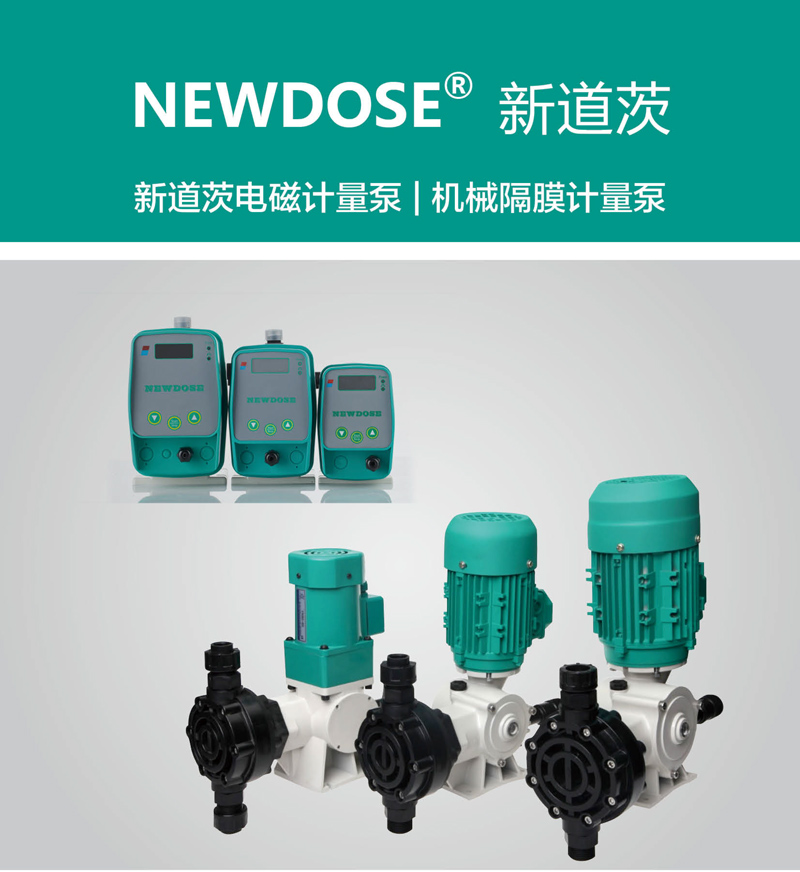

　　新道茨NEWDOSE电磁隔膜计量泵因其高精度、稳定性强、维护简单的优势，被广泛用于：

　　城市污水处理

　　工业废水加药

　　RO反渗透阻垢剂系统

　　消毒液投加（次氯酸钠、二氧化氯）

　　食品厂CIP系统

　　循环冷却水加药系统

　　在实际工程中，泵头的计量精度与数据传输能力是自动化加药系统的核心要求。

　　为了保障系统长期运行的药剂投加量准确，新道茨计量泵提供了完整的泵头校准机制，并可以通过多种方式将校准后的数据传输到：

　　PLC

　　流量计控制系统

　　上位机SCADA

　　数字化平台（智慧水务/数字孪生系统）

　　本文将深入解析：

　　泵头校准的原理→校准参数的生成→数据的内部传输方式→与外部系统的数据交互→工程案例应用。

　　________________________________________

　　二、泵头校准的重要性与影响因素

　　计量泵的理论流量例如10 L/h，实际流量却可能出现偏差：

　　隔膜形变量差异

　　单向阀磨损

　　药剂粘度变化

　　系统背压不同

　　初次安装的空气未排净

　　使用时间长导致频率响应衰减

　　这会直接导致：

　　药剂投加不足（导致工艺失效）

　　药剂投加过量（造成浪费或超标）

　　自动控制系统判断错误

　　pH、余氯、ORP等指标波动

　　因此，泵头校准=真实流量测量+输出校正参数写入控制系统。

　　________________________________________

　　三、新道茨计量泵的泵头校准原理（工程级解析）

　　新道茨计量泵的校准过程本质就是：

　　通过实际测量泵在固定频率/冲程下的真实出药量，将偏差转化为校准系数K，写入控制板。

　　控制板之后以此K系数作为标准，重新计算输出流量与控制响应。

　　________________________________________

　　（一）校准公式

　　校准系数K的计算方式如下：

　　K="实测流量"/"理论流量"

　　例如：

　　理论流量：10 L/h

　　实测流量：8 L/h

　　则校准系数K=0.80

　　泵之后所有排量计算均根据真实排量输出，避免误差累计。

　　________________________________________

　　（二）泵头校准涉及的核心参数

　　参数作用

　　Q_theory（理论排量）型号确定的原始数据

　　Q_real（实测排量）校准时量杯测得的实际值

　　K校准系数控制板内部存储的校准补偿参数

　　F频率输入信号决定的冲程频次

　　Stroke长度冲程设定值0–100%

　　Back Pressure背压决定泵的吸入与出液稳定性

　　________________________________________

　　（三）新道茨计量泵控制板的数据逻辑

　　泵在运行时每一秒的输出量计算公式为：

　　Q_output=K×F×Stroke×Q_unit

　　其中Q_unit为泵型固有的单次冲程排量。

　　这意味着：

　　只要K校准准确

　　整个系统的加药控制就能严格按真实流量调节

　　因此，校准数据不仅影响泵输出，还决定自动加药系统的精度。

　　________________________________________

　　四、新道茨计量泵的校准数据传输方式

　　新道茨泵根据型号不同，提供多种数据传输模式：

　　本机保存（内部EEPROM）

　　脉冲回馈输出

　　4–20mA模拟量输出

　　RS485 Modbus（部分扩展款）

　　PLC读取校准系数并执行二次计算（工程项目常用）

　　下面将逐项解析。

　　________________________________________

　　五、计量泵校准数据的内部传输机制

　　（一）内部数据流（泵内部）

　　校准系数K写入控制板后，数据流如下：

　　校准界面输入实测排量

　　控制板存储K系数

　　频率发生器输出控制脉冲

　　校准参数实时修正冲程排量

　　电磁铁按校准值驱动隔膜运动

　　实际出药量得到修正

　　整个过程无需外部系统干预。

　　这是泵最基础的数据传输方式。

　　________________________________________

　　六、计量泵校准数据与外部系统的交互方式（重点）

　　在自动化系统中，泵的校准数据常需传输到：

　　PLC

　　上位机SCADA

　　水厂数字化平台

　　智慧水务系统

　　数字孪生模型

　　以下列出所有常用方式。

　　________________________________________

　　（一）方式1：脉冲输出→PLC（最常用）

　　原理

　　计量泵每计量一个脉冲（往往对应一个固定排量），就会输出一个电信号给PLC。

　　校准后的特点

　　校准系数K会改变脉冲排量：

　　例如原脉冲对应排量=0.5 mL

　　校准后真实排量=0.45 mL

　　PLC根据校准后的数值重新计算加药量。

　　优势

　　PLC读取简单

　　成本最低

　　精度由泵端校准自动修正

　　________________________________________

　　（二）方式2：4–20mA输出→PLC（强推荐）

　　原理：

　　计量泵根据加药百分比/频率输出4–20mA信号。

　　校准后，泵会自动将真实流量映射到4–20mA输出。

　　工程应用：

　　RO反渗透系统

　　余氯/ORP联动系统

　　中水消毒加药系统

　　这是一种带真实意义的“实时加药量传输方式”。

　　________________________________________

　　（三）方式3：PLC读取参数并计算流量（工程中最准确）

　　许多水厂和食品厂采用：

　　背压稳定

　　校准数据K输入PLC

　　PLC端执行二次真实流量计算

　　此方式可实现：

　　投加量闭环控制

　　自适应调节

　　远程调度

　　数据实时上传平台

　　________________________________________

　　（四）方式4：RS485/Modbus（部分扩展型号）

　　可读取：

　　当前频率

　　输出百分比

　　校准系数

　　计量泵运行状态

　　适用于：

　　数字孪生平台

　　IoT物联网建设

　　智慧水务统一数据平台

　　________________________________________

　　七、泵头校准数据传输的常见错误与工程风险

　　以下问题常被工程现场忽视，严重时会导致投加量失控。

　　________________________________________

　　误区1：只校准泵，不校准系统

　　许多现场只校泵头，不校：

　　背压

　　管路阻力

　　加药点压力

　　滴定监测系统

　　最终“泵准了，系统不准”。

　　________________________________________

　　误区2：校准后未同步到PLC

　　导致PLC控制仍以旧数据计算，结果偏差巨大。

　　________________________________________

　　误区3：脉冲量未根据K系数更新

　　脉冲控制模式下必须更新脉冲当量。

　　________________________________________

　　误区4：管路中的气体未排尽

　　导致校准值不真实，后续所有数据都偏差。

　　________________________________________

　　八、工程案例：某大型水厂的加药系统校准与数据交互

　　背景

　　福建某市政污水厂采用：

　　6台新道茨ND800计量泵

　　PLC自动加药

　　在线流量计和余氯仪联动

　　数据上传智慧水务平台

　　问题

　　加药量偏差高达±25%。

　　解决步骤：

　　全面校准每台泵

　　将校准系数写入PLC

　　修改脉冲排量参数

　　背压阀调整到0.3 MPa

　　通过4–20mA输出优化加药闭环

　　最终结果：

　　投加精度提升到±3%

　　药剂成本降低19%

　　运行稳定性显著提升

　　该案例证明：

　　泵头校准数据+自动化数据传输=高精度加药系统的核心。

　　________________________________________

　　九、结语

　　泵头校准不仅是计量泵本身的参数调整，更是自动化系统、智慧水务、数字孪生平台等现代工程体系中的关键数据源。

　　新道茨计量泵通过脉冲、4–20mA、RS485等方式，将校准数据准确传输到控制系统，确保整个加药系统在复杂工况中的长期稳定运行。
